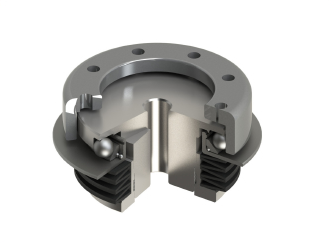

三共機械 Torque Limiters TC 系列扭矩限制器，

由日本原裝進口，簡稱“TC系列“。

其遵循更可靠的機械分離·原點復位的設計原理，

采用特殊優質鋼材，高質量精密加工而成。

通過外部壓緊彈簧實現了扭矩的傳遞和調整。

產品型號

 - 4TC / 5TC / 6TC / 7TC / 8TC / 11TC / 14TC / 18TC

結構特點

 - 滾珠和滾珠原點復位

 - 耦合作用，有效減少兩軸之間的偏心度

安裝方式

 - 軸連接型

特性		単位	4TC	5TC	6TC	7TC	8TC	11TC	14TC	18TC
遮斷トルク調整範囲		N?m	0.3?4.5	0.8?18.0	2?50	20?350	40?450	70?1000	100?2000	700?5000
トルク調整ナット ネジピッチ		mm	1	1.5	1.5	2	2	2	2	3
最大許容偏角誤差		deg	1	1	1.5	1.2	1.2	1	0.7	0.5
最大許容すきま誤差		mm	±1.0	±1.0	±1.5	±1.8	±2.0	±2.5	±3.5	±3.5
最大許容平行誤差		mm	0.05	0.05	0.05	0.1	0.1	0.1	0.1	0.1
最大許容回転數		r.p.m.	2000	1600	1000	700	500	400	300	200
慣性モーメント		kg?m2	0.9×10-4	4.0×10-4	1.7×10-3	5.8×10-3	1.4×10-2	3.5×10-2	9.3×10-2	0.4
質量		kg	0.25	0.68	1.5	3.2	5.3	10.8	20	45
軸穴加工形狀 （軸徑）	A	mm	10?15	12?22	15?30	20?40	30?50	40?60	50?60	60?80
	B	mm	-	15?20	15?25	20?35	30?50	40?60	50?60	60?90
	C	mm	-	-	16?25	20?35	30?45	35?60	50?60	60?90
	D	mm	-	-	-	-	-	-	-	-
	E	mm	-	-	-	-	-	-	-	-
	F	mm	-	-	16?22	20?35	30?45	35?60	50?60	60?90

※製品の仕様および寸法は予告なく変更する場合がありますので、ご注文の際は再度ご確認ください。

* 更多資料，敬請來電咨詢
